토목 현장과 도로 공사에서 배수시설은 매우 중요한 역할을 합니다. 그중에서도 가장 널리 사용되는 시설이 바로 U형 측구입니다. 이번 글에서는 U형 측구의 개념과 설계 기준, 시공 시 유의사항을 정리하고, 실무에서 바로 활용할 수 있는 CAD 상세도 파일까지 공유해 드리겠습니다.
U형 측구란?
U형 측구는 이름 그대로 단면이 알파벳 U자 형태를 이루는 배수로입니다.
- 주요 역할 : 도로 위 빗물과 지표수를 모아 배수관으로 유도
- 장점 : 구조가 단순하고 시공성이 좋아 유지·보수가 용이
- 적용 범위 : 국도, 지방도, 산업단지, 농로, 아파트 단지 도로 등
도로 주변에서 가장 흔히 볼 수 있는 배수로 형식이라고 보시면 됩니다.
U형 측구 설계 기준
U형 측구는 도로공사 표준도 및 국토교통부 설계 지침을 따릅니다. 대표적인 기준은 아래와 같습니다.
- 규격 : 300×300, 400×400, 500×500 등 다양한 크기
- 재료 : 주로 철근콘크리트(프리캐스트 방식)
- 배수능력 : 강우량과 도로 경사 조건에 따라 단면적 산정
- 시공 방식
- 기초 콘크리트 위 설치
- 연결부는 모르타르나 실란트로 마감
- 경사지에는 낙차공과 병행 설치
U형 측구 시공 시 주의사항
- 배수 경사 확보 : 최소 0.5% 이상 종단경사를 확보해야 함
- 연결부 방수 처리 : 누수 발생 방지를 위해 철저한 시공 필요
- 토사 유입 차단 : 주변 토공부와의 접속부 보강
- 정기 관리 : 퇴적물 청소와 점검 필수
U형 측구 CAD 파일 다운로드
실무에서 바로 적용 가능한 **U형 측구 상세도 CAD 파일(DWG)**을 준비했습니다.
- 포함 내용

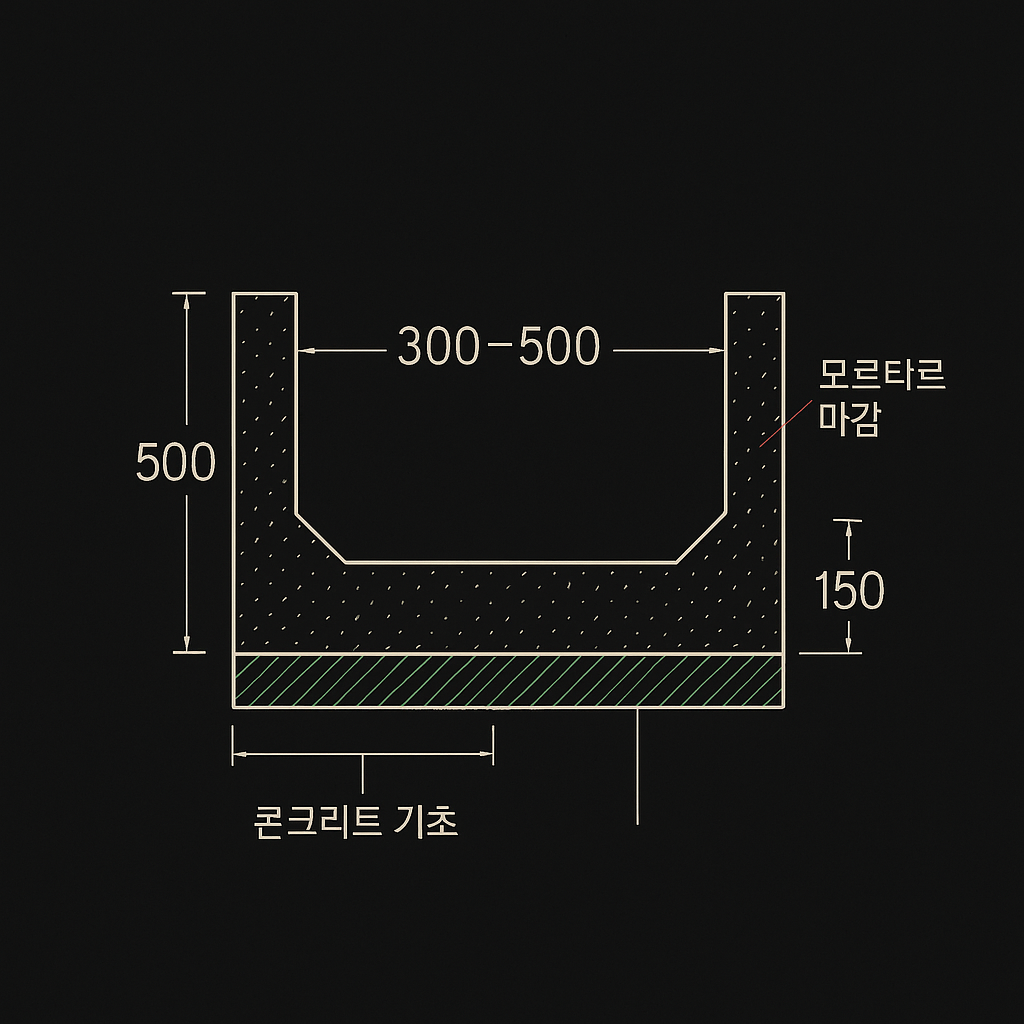

- 300, 400, 500 규격 측구 단면도
- 연결부 상세도
- 기초 및 설치도
마무리
U형 측구는 도로 배수시설의 기본이 되는 구조물입니다. 설계와 시공 단계에서 표준 상세도를 정확히 반영해야 안전하고 효율적인 도로가 완성됩니다.
이번에 공유드린 CAD 파일을 활용해 현장에서 참고하시길 바랍니다.
