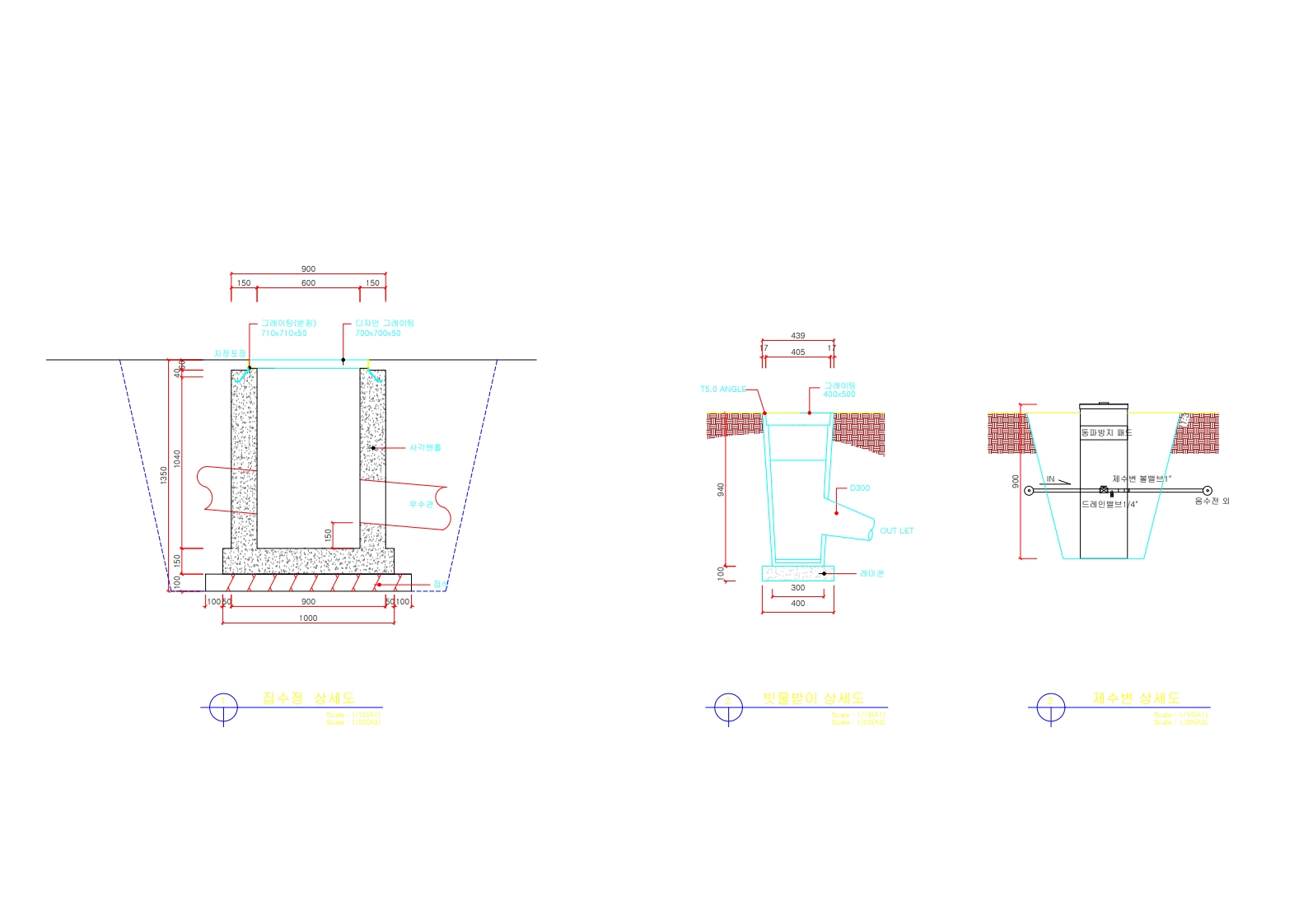

도심 침수, 왜 매년 반복될까? 빗물받이, 집수정, 제수변의 개념과 역할, 관리 중요성까지 차이와 역할을 알아보고 상세도면도 공유해 보겠습니다.
1. 빗물받이, 집수정, 제수변이란?
도시에서 비가 내릴 때 침수를 막는 1차 방어선은 배수 설비입니다. 특히 빗물받이, 집수정, 제수변은 상호 유기적으로 작동하며 침수 피해 예방에 핵심적인 역할을 합니다.
이글에서는 이 세 가지 설비의 개념, 기능, 차이점, 그리고 현장 경험을 바탕으로 한 관리 포인트까지 상세하게 소개하고 상세도면도 공유해 보겠습니다.
2. 빗물받이의 정의와 기능
빗물받이란?
빗물받이(도로 측구 배수구)는 도로, 보도 가장가리에 설치되어 비가 내릴 때 표면수(빗물)를 빠르게 하수도로 유입시키는 시설입니다.
도심지역의 대부분은 불투수층(아스팔트, 콘크리트)으로 덮여 있어 빗물받이가 없으면 배수가 불가능합니다.
주요기능
- 도로 표면수 수집
- 낙엽, 쓰레기 유입 방지용 그릴 포함
- 배수로 및 집수정과 연결
유지관리 포인트
- 분기별 청소 및 준설 필요
- 낙엽, 이물질 유입 차단
- 주기적 CCTV 점검
3. 집수정의 역할과 구조
- 집수정이란?
집수정(집수맨홀, 집수구)은 빗물받이 등을 통해 모인 물을 일시적으로 저장하거나 유속을 조절하여 하수관로 또는 펌프장으로 유도하는 중간 거점 역할을 합니다.
구조적 특징
- 하단에 침사 공간 존재
- 펌프가 부착되기도 함
- 비상시 유입수 차단 기능 포함 가능
관리의 중요성
- 친사물(토사, 모래) 주기적 제거
- 청소하지 않으면 유입관 막힘 발생
- 인근 도로 침수 위험 증가
4. 제수변이란? 수로의 스위치
제수변의 정의
제수변은 하수관이나 급수관 등의 유량을 조절하서나 차단하는 밸브 장치 입니다. 주요한 곳에서는 수동/자동 밸브 또는 스마트 밸브 형태로 설치됩니다.
설치 위치와 목적
- 집수정 또는 펌프장 전,후단
- 수압 과부하 방지
- 긴급 상황 시 수로 차단 및 우회
유지관리 요소
- 녹 발생 여부 정기 점검
- 수동 제어 가능 여부 확인
- 분기별 밸브 작동 테스트 필수
5. 빗물받이 - 집수정 - 제수변의 연계 흐름
비 오는 날 도로 위 빗물이 사라지는 과정은 다음과 같습니다.
1. 빗물받이 -> 도로의 물을 수집
2. 집수정 -> 모은 물을 일시 저장, 침전물 분리
3. 제수변 -> 수량 조절 및 긴급 차단
4. 하수도관 또는 펌프장으로 이송
* 이 흐름 중 하나라도 막히면, 그곳은 '침수 지대'가 됩니다.
6. 실제 현장에서 격은 사례
현장에서 겪은 생생한 사례를 하나 소개합니다.
2021년 여름, 중부지방 폭우로 인해 공원 개발 현장이 침수됐습니다.
원인은 단순했습니다. 빗물받이가 쓰레기로 막혀 있었고, 집수정에는 2년간 침사가 쌓여 있었으며, 제수변은 고착되어 작동하지 않았던 것입니다.
그 이후 저희 현장은 모두 현장 공정표에 빗물받이 청소 / 집수정 준설 / 제수변 작동 확인을 필수 항목으로 넣고 있습니다.
7. 유지관의 핵심은 '선제적 대응'
건설 시공에서 배수는 가장 과소평가되지만 가자 중요한 요소입니다.
특히 빗물받이, 집수정, 제수변의 정기적인 점검 및 청소는 침수 예방의 핵심입니다.
- 비 예보 전 점검
- 겨절별 침사물 제거
- 제수변 수동 작동 테스트
결론 - 눈에 안 보이지만 절대 놓치면 안 되는 배수 설비
도시의 침수를 막는 건 대형 수로가 아니라, 작은 구조물의 역할과 유지관리입니다.
특히 빗물받이, 집수정, 제수변은 현장에서도 설계, 시공, 관리까지 철저히 접근해야 하는 필수 설비입니다.
지금 이글을 보신다면, 공사 현장 또는 주변 지역의 배수 시설을 한 번쯤 확인해보시길 권합니다.
보이지 않는 곳의 준비가, 여름철 도시의 안전을 지켜냅니다.
